当前我国产业升级换代加快,国内化工厂及企业需要对厂房进行改造扩建，需要拆除、更换、新增大量的设备和管线。现有的比较完整的图纸只有当年的最原始装置的管道轴测图，厂里的多次技改和多年工厂运营维护的相关资料并不完整，并且也与实际有较大出入。而改扩建设计质量的关键取决于对现状的了解程度，而已有图纸与现状不符，现场情况复杂，给设计带来了很大难度，所以如何获取到准确的工厂现状资料就是第一个要解决的问题。

手工测量是传统获取现场资料的最常见并且最经济的方法，但工厂的改造设计是在不停工的前提下进行的，运行时很多区域是人员危险区，不能靠近测量。而且人工测量的误差也往往难以避免，测量的结果不能满足设计的基本要求。我们需要将目光转向更先进和准确的测量方式。



三维激光扫描技术介绍

 三维激光扫描技术是近年来出现的新技术，在国内越来越引起研究领域的关注。它是利用激光测距的原理，通过记录被测物体表面大量的密集的点的三维坐标、反射率和纹理等信息，可快速复建出被测目标的三维模型及线、面、体等各种图件数据。由于三维激光扫描系统可以密集地大量获取目标对象的数据点，因此相对于传统的单点测量，三维激光扫描技术也被称为从单点测量进化到面测量的革命性技术突破。该技术在文物古迹保护、建筑、规划、土木工程、工厂改造、室内设计、建筑监测、交通事故处理、法律证据收集、灾害评估、船舶设计、数字城市、军事分析等领域也有了很多的尝试、应用和探索。




在西方发达国家核电站、化工厂、炼油厂等项目的改造中，已经大量采用三维激光扫描仪对现场进行扫描，然后通过软件后处理得到三维几何模型或工厂模型，再对所得模型进行进一步应用。而在国内，三维激光扫描主要是用在古建筑维修、文物保护等领域，而在工厂改造方面的应用尚处在起步阶段。



三维激光扫描仪产品介绍



1、Reeyee 2X

产品详情>>Reeyee 2X三维激光扫描仪



产品简介

1、扫描精度高 数据质量高

手持精细模式下，扫描精度可达0.05mm，利用标志点定位

体积精度为0.3mm/m

扫描精度0.05mm

体积精度0.03mm/m

2、可变细节，兼顾扫描速度与数据质量

手持快速模式下，通过可变细节，可先快速获取原始3D数据，后期处理时再按需设置数据细节，获得高质量三维数据。

3、USB3.0相机接口。更高速的数据采集和传输

Reeyee Pro 2X所搭载的视觉采集器件数据采集帧率可达到30fps，手持快速模式下每秒可获取1,500,000点，实时运算，流畅体验。

4、轻便小巧 即插即用
配合防滑设计，满足长时间手持操作的需求，“移动办公”无负担



目前这款三维激光扫描仪在威布三维官网以及淘宝店均有销售，官方售价：3万-4万左右。购买详情请戳>>威布三维激光三维扫描仪

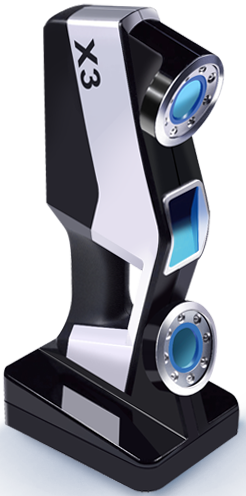

2、Reeyee X3

产品详情>>Reeyee X3激光手持式三维扫描仪



产品简介

1、扫描精度高

扫描范围大 适用领域多



2、小身材，易操作

威布三维 Reeyee X3 手持式激光三维扫描仪小巧便携，操作 方便，无需外部装夹定位，可深入狭小空间操作。



3、高精度、高速度

精度高达0.025mm。高速扫描：240000分/秒。

4、HOI 扫描技术

HOI扫描技术能够大大提高点云配准的准确性和可靠性，特别是对于大型工件扫描。

5、可扩展三维扫描

威布三维Reeyee X3激光三维扫描仪适用于大部分3D扫描任务，基本不受扫描对象尺寸大小，颜色质地和扫描环境的影响。

目前这款激光三维扫描仪在威布三维官网以及淘宝店均有销售，售价预计30万RMB起，具体售价详情请戳>>威布三维激光三维扫描仪。

三维激光扫描，颠覆了传统的量测方法，并且精度得到很大的提高，短时间内帮助设计人员进行设计方案的制定，并在现有管道设备模型的基础进行合理的改扩建设计，许多设计问题在设计的初始阶段就得到解决，大大提高了工作效率及设计质量。国外研究的数据显示：传统模式下所做的改扩建设计，由于对现场状况不明，所造成的返工及材料浪费占到项目总投资的10%，使用三维激光扫描仪技术前期进行扫描，在投入1%-2%的基础上，可以使返工及材料浪费降低到1%，经济效益非常显著。



在国内，这一设计模式还比较新颖，应用的深度和广度都很不够，但是三维扫描技术提供的三维现状模型不仅为改扩建等设计提供了便利，也为后续的工厂运营维护管理提供很好的数据基础平台，这一技术必定会为各方带来巨大的经济效益。
