三维扫描仪的基本结构,三维扫描仪的基本工作原理

通过三维扫描仪只需要扫描实物即可得实物的三维立体数据,三维扫描仪也因为这项强大的功能被广泛应用在大型逆向设计、质量检测、小型精细扫描、三维建模、数字存档、虚拟安装、干涉分析、变形检测、VR/AR、有限元分析、形位公差分析、回弹补偿检测、管路快速检测、绘制线图等诸多解决方案之中,在航天航空、汽车船舶等交通行业、风电水电、模具检测、模具制造、警用公共安全、文化遗传、影视模型、数字化工厂等行业中发挥着不可替代的作用。下面将从三维扫描仪的定义以及它的基本结构和工作原理等方面进行简单的介绍。






三维扫描仪(3D scanner)是一种科学仪器,用来侦测并分析现实世界中物体或环境的形状(几何构造)与外观数据(如颜色、表面反照率等性质)。搜集到的数据常被用来进行三维重建计算,在虚拟世界中创建实际物体的数字模型。这些模型具有相当广泛的用途,在工业设计、瑕疵检测、逆向工程、机器人导引、地貌测量、医学信息、生物信息、刑事鉴定、数字文物典藏、电影制片、游戏创作素材等领域都可见其应用。三维激光扫描系统主要由三维激光扫描仪、计算机、电源供应系统、支架以及系统配套软件构成。三维激光扫描仪作为三维激光扫描系统的主要组成部分,它的基本结构是由激光射器、接收器、时间计数器、马达控制可旋转的滤光镜、控制电路板、微电脑、CCD机以及软件程序等部分组成。





三维扫描仪的基本工作原理是:采用一种结合结构光技术、相位测量技术、计算机视觉技术的复合三维非接触式测量技术。采用这种测量原理,使得对物体进行照相测量成为可能,所谓照相测量,就是类似于照相机对视野内的物体进行照相,不同的是照相机摄取的是物体的二维图象,而研制的测量仪获得的是物体的三维信息。与传统的三维扫描仪不同的是,该扫描仪能同时测量一个面。测量时光栅投影装置投影数幅特定编码的结构光到待测物体上,成一定夹角的两个摄像头同步采得相应图象,然后对图象进行解码和相位计算,并利用匹配技术、三角形测量原理,解算出两个摄像机公共视区内像素点的三维坐标。



如果您对您各种三维扫描设备的性能、使用场景比较不是和明确,有一个比较“偷懒”的方法就是将您的需求“外包出去”,在业界内更资深、更高级别的综合性三维数字化方案解决商处“定制”方案,一方面,三维数字化方案解决商会根据您的实际需求来为您定制方案,帮您选择适合哪种类型的产品,用哪个品牌性价比更高,以及具有场景针对性的后期软、硬件培训,而单一品牌的厂家,可能是从产品销售方面来反推这个产品是否符合您的需求,有可能不是最符合您的实际情况。选择三维数字化方案解决商的优点另一方面在于由于其在业界内的话语权,可以获得比单独客户直接从厂家购买的“建议零售价”更好的价格,毕竟厂家面对的首要客户不是单独零散的业务。

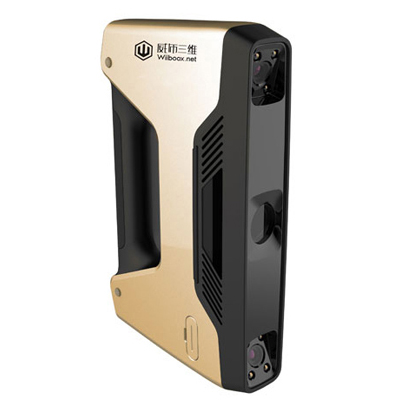

为此,小编推荐一家国内知名的三维扫描仪厂商:威布三维。主打产品就是他们的手持激光三维扫描仪,Wiiboox reeyee三维扫描仪系列产品,详情请戳>>三维扫描仪
