这是我见过最不寻常的3D打印机之一：Stereotech的五轴FDM3D打印机。

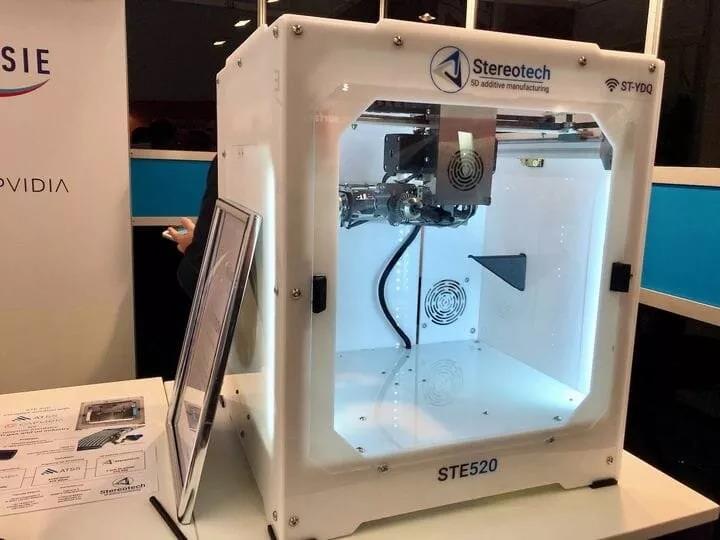

Stereotech STE520“ 5D”打印机



大多数FDM（FFF）3D打印机使用笛卡尔坐标系，在x,y,z三个轴上移动。少数的设备使用增量运动系统，而极少数的设备使用极坐标系。



“5D” 3D打印

Stereotech的5D STE520 3D打印机则完全不同。

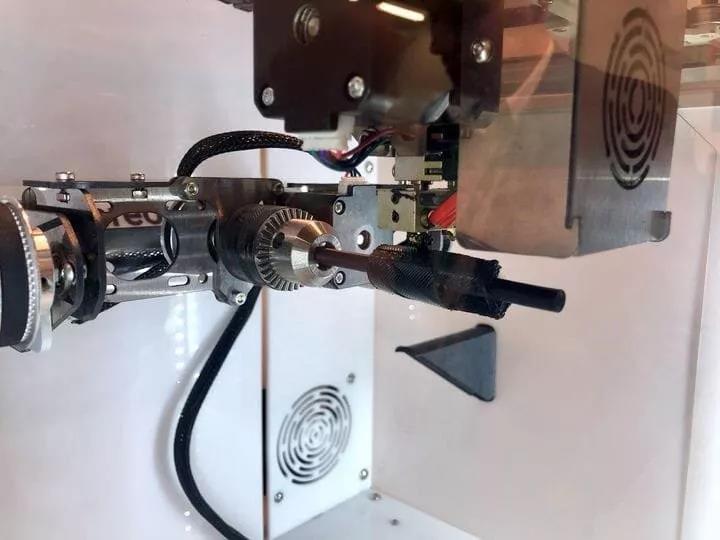

Stereotech STE520“ 5D”打印机上的五轴运动系统

如您在此图中看到的，根本没有打印台。而是在您可以在图像中心看到的旋转轴上进行打印。共有五条轴线：打印头除了能在X轴，Y轴，Z轴上移动之外，中心的新组件既能倾斜又能旋转。

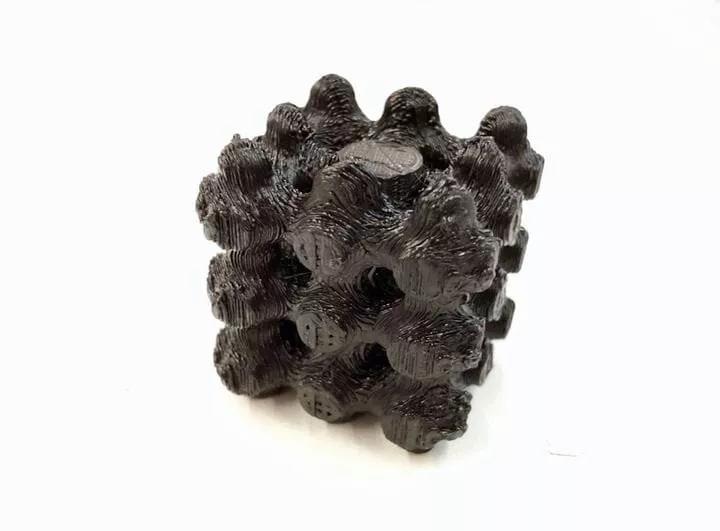

在没有支撑的情况下，Stereotech STE520“ 5D”打印机进行了不同寻常的3D打印



这使得STE520几乎可以在任何方向上进行3D打印。例如，在打印一个茶杯时，可以首先打印出一个完整的圆柱体部分，随后可以按照杯子手柄的曲线，在圆柱体的侧面再次打印。



5D打印的优势



此功能具有几个重要意义。

一个是不需要支撑结构。当遇到“悬空端”时，只需旋转打印件，使其不再是悬空端，然后继续打印。这将大大加快后期处理的速度，因为无需移除任何支撑。Stereotech表示，他们可以3D打印“任何没有支撑的几何图形”。

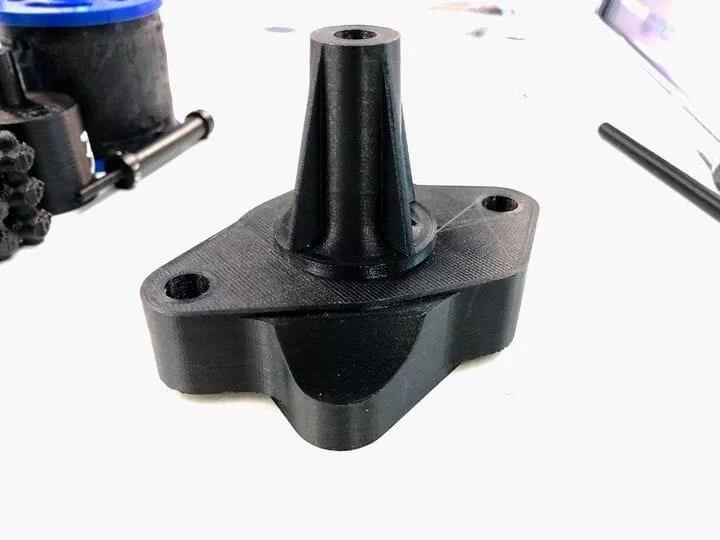

使用STE520“ 5D”打印机进行漂亮的3D打印。注意层线的不同对齐方式

第二个意义是，通过确保突出部分与零件使用的预期应力对齐，可以使3D打印件更加坚固。Stereotech表示，这种打印品的强度可以达到传统打印品的4倍，但这取决于零件的几何形状和用途。

虽然某些传统的3D打印机可以以“花瓶”或“螺旋”模式连续挤出，但STE520可以进行连续3D打印的可能性要大得多。

STE520所需材料



Stereotech表示，他们能够使用该系统3D打印几种不同的材料，包括聚碳酸酯，尼龙和某些碳纤维复合材料。尽管当前的设备不具备3D打印高温材料（如PEEK或ULTEM）的能力，但它们显然与一家未具名的高温公司合作开发STE520的高温版本。



5D打印床

对我来说，一个令人困惑的方面是开启3D打印的方式。通常情况下，您需要在一个打印台上进行打印，不论是粉末床还是金属板。但是，Stereotech 5D配置中没有这种物体。它是否只是在中心轴上进行3D打印，最后却在每一个3D打印件中都有一个“圆形通道”呢？



显然并非如此。在操作5D打印以前，需要首先在常规3D打印机上用相同的材料打印出“中心支杆”。然后将此3D打印杆放在STE520的卡盘中，它是5D打印的基础。由于材料相同，因此它成为最终对象的一部分，您只需要切掉一点从成品中突出的部位即可。

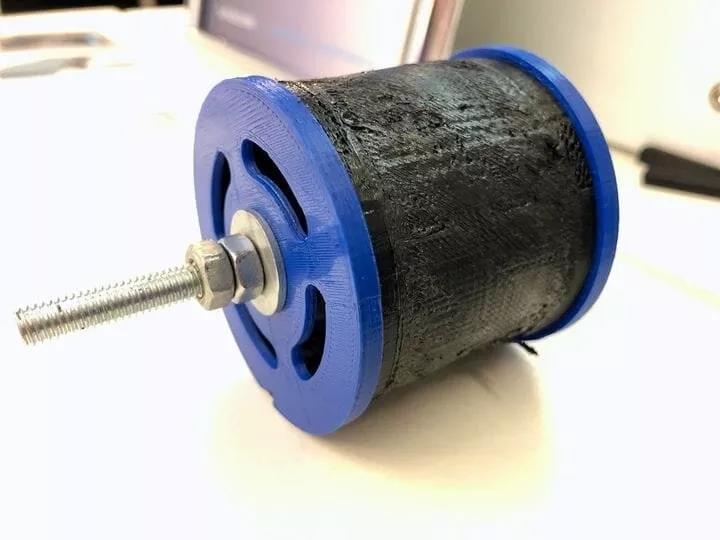

STE520“ 5D”打印机的特制中心轴，相当于“打印台”



但是，这里还有更多的复杂性。您不必将普通的3D打印中心杆作为打印基础。相反，您可以生产或使用任何适合STE520卡盘的物体。这里的可能性是无限的。



5D打印操作



这使我想到了操作问题。这台机器与使用常规3D打印机有很大不同，使用的方式有很多。Stereotech承认，了解机器及其操作将花费一些时间。



为此，该公司已与总部位于莫斯科的AM软件公司ATSS合作，为5D打印创建了新的切片软件。



我认为这是正确的方法，但是必须非常仔细地设计此类软件，以使操作员的体验尽可能简单，否则，购买者可能会因其复杂性而受到阻碍，而转而使用更常规的选择。



STEREOTECH STE520的可用性



STE520尚不可用，但Stereotech告诉我们，他们打算在2021年的某个时候向公众出售该设备。
