Cura软件介绍

Cura是Ultimaker公司设计的3D打印软件，使用Python开发，集成C++开发的CuraEngine作为切片引擎。提供3D打印模型使用专门的硬件设备的简单方法。其特点是切片速度快，用户体验好，并且配置是广泛和库拉索将允许我们调整打印质量和使用的材料。我们可以设置很多参数包括速度、 精度、 退缩和更多。

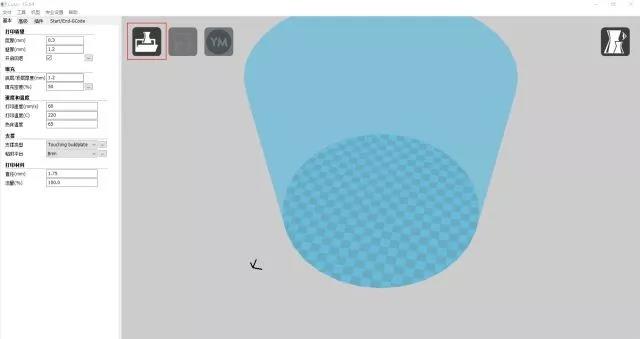

这是Cura的主界面，中间蓝色圆柱形的部分就是模型要放置的位置，蓝色下面的阴影部分就是我们打印机的平面。下面我们就来一一介绍Cura的基本参数和功能。



第一部分 放入模型

首先，Cura只可以识别stl.格式的文件（即文件后缀名为stl.），所以我们放入的模型也只有stl.格式文件。



放入模型有两种方式。第一种，直接将模型拖入界面。第二种，点击上图红色框里Load标志，载入模型。

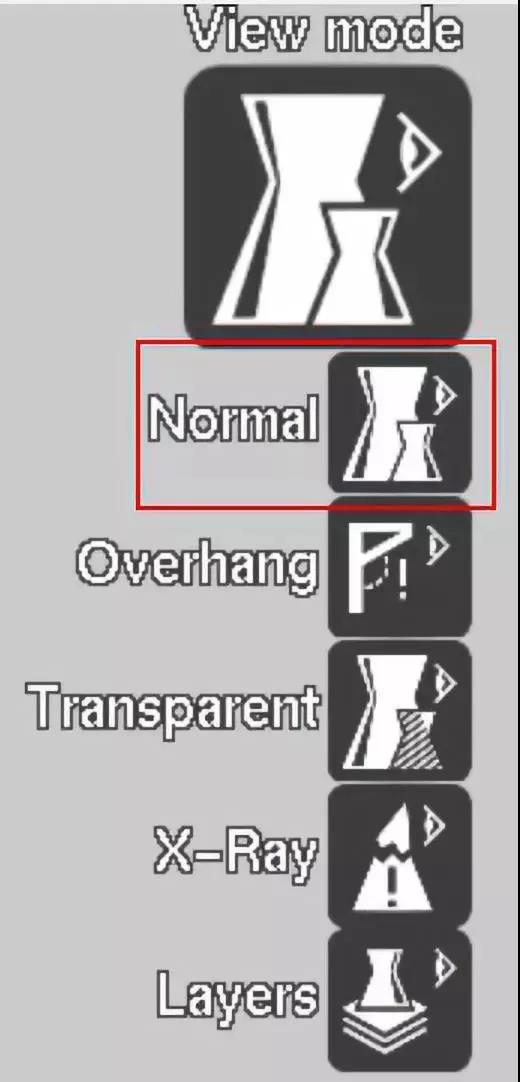

第二部分 普通模式（Normal模式）的界面

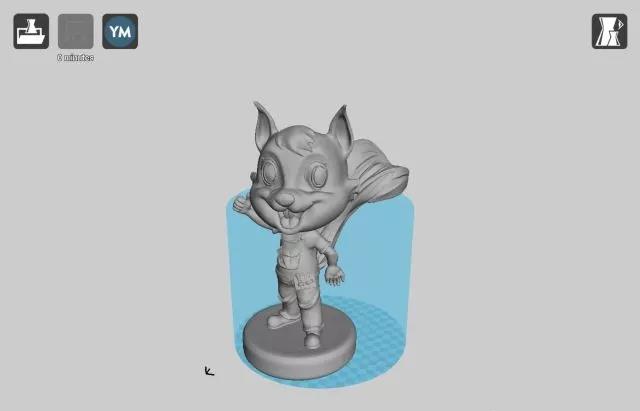

接下来，我们载入模型。放入模型后，正常情况下模型是黄色的。





若不是正常情况就会变成灰色的。下图是因为模型没有放到蓝色区域内，将模型放到蓝色区内即可。





下图是因为模型的尺寸超过了打印机可以打印的最大尺寸，将模型缩小即可。





接下来，我们看一看Cura都有哪些界面功能：

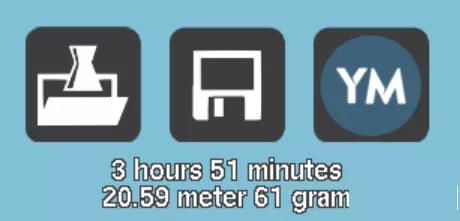

1、提取和储存：



第一个模块是提取电脑中的stl.文件；第二个模块是储存完成切片的gcode.文件。下面“3hours51minutes”是打印时间；“20.59meter”是打印这个模型需要消耗耗材长度；“61gram”是打印好的模型的重量。

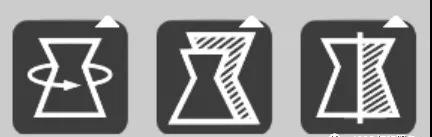

2、模型变换：

刚刚打开Cura载入模型后是不会出现这个模块的，这时我们只需要点击模型就会出现这个模块。

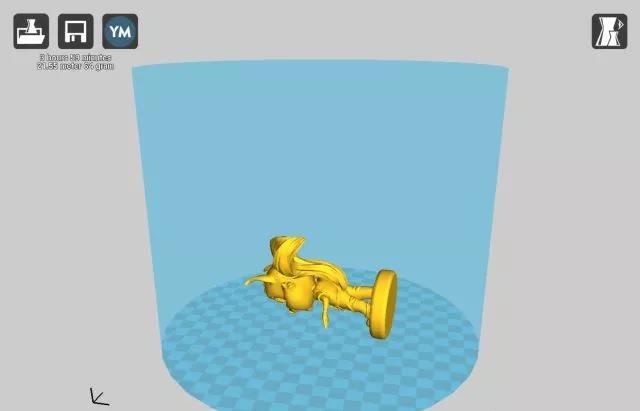

第一个模块是旋转（Rotate）：因为有时候刚刚载入的模型是如下图的样子，如果这样打印的话既影响表面质量又浪费时间，这时就需要我们将模型旋转到一个方便打印的位置。





点击旋转模块，在模型周围就会出现三个不同颜色的圆圈，我们可以点击3个圆圈并移动鼠标旋转模型，这三个不同颜色的圆圈分别是红色（x轴）、黄色（y轴）、绿色（z轴）的，可分别在在x、y、z方向上调节模型摆放方向。



在旋转（Rotate）中，还有两个功能，就是Rotate上面的两个模块。



1、模块（Lay flat）的作用是将模型放平。Cura中的旋转不可以指定某一个角度，只能我们自己去旋转，所以有时难免会有偏差，所以旋转之后将它放平，以免没有旋转到位。

2、模块的作用是还原之前所有的旋转操作。

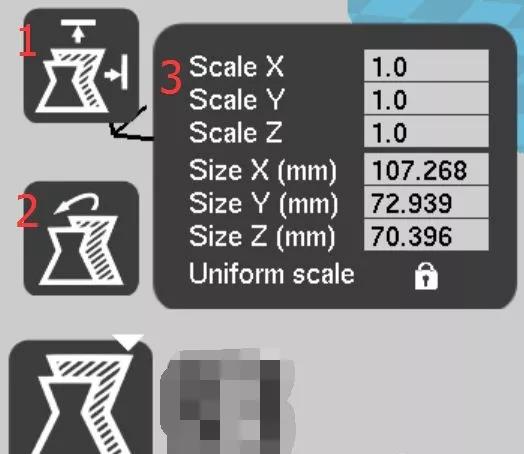

第二个模块是改变大小（Scale）：



因为有的模型载入后过大，从而导致无法打印。而stl.格式的文件又是不可更改的，这时我们就可以在Cura中利用这个模块更改模型大小。





1模块（To max）的作用是基于已设定的机型大小，调整到可以最大比例。
2模块的作用是还原之前所有的更改大小的操作。
3模块的作用是调节模型大小比例。

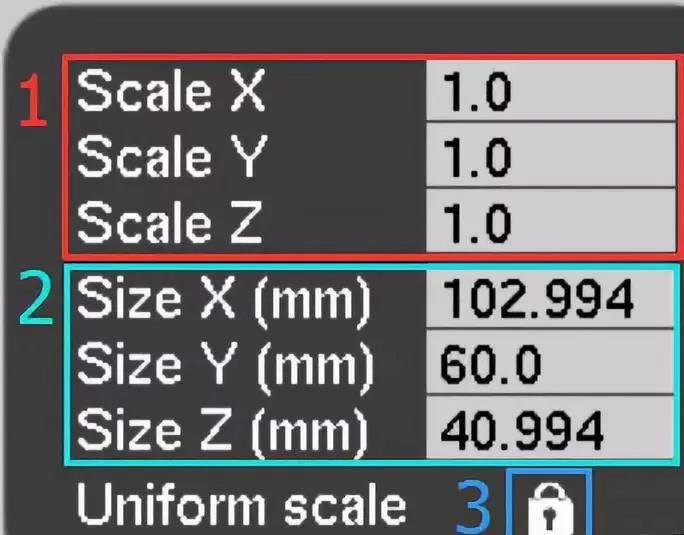

在3模块中的具体功能如下：





 1、比例：按比例调节，例如图示1.0为原比例，0.5则为缩小一半的比例。
 2、大小：模型的整体大小，即为长、宽、高。
 3、锁子锁住，比例锁定；锁子打开，取消比例锁定。

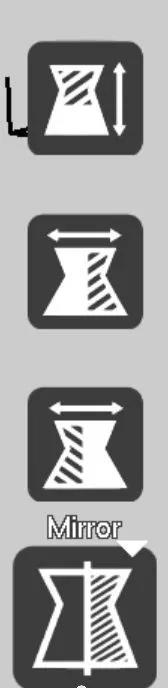

第三个模块是镜像操作：

分别以x、y、z轴为对称轴镜像模型。

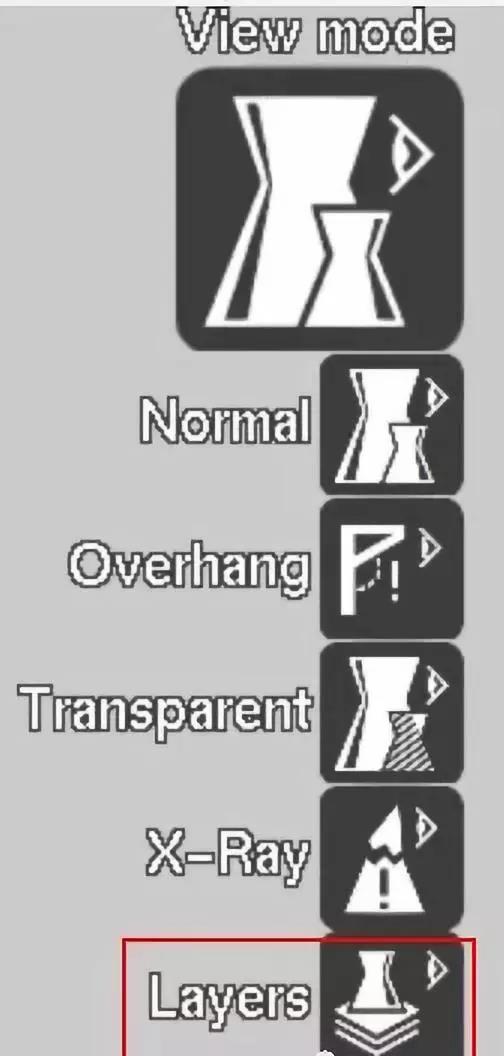

第三部分 层模式（Layers模式）的界面：

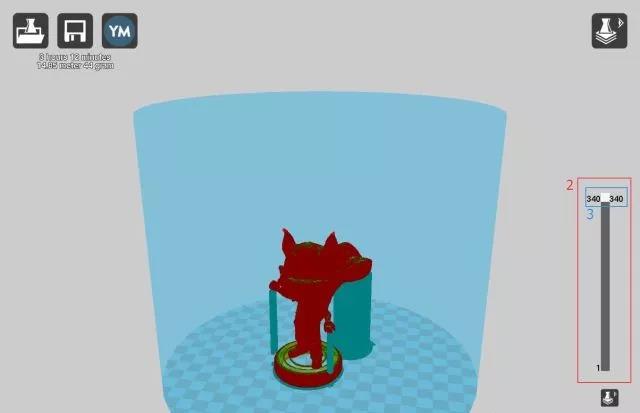

上图是切换到层模式后的界面

1、进度条显示加载情况。模型切片完成后，在层模式中通常都需要加载。
2、代表层数。图示模型一共有340层。
3、是现在显示的是打印到第340层时的模型。

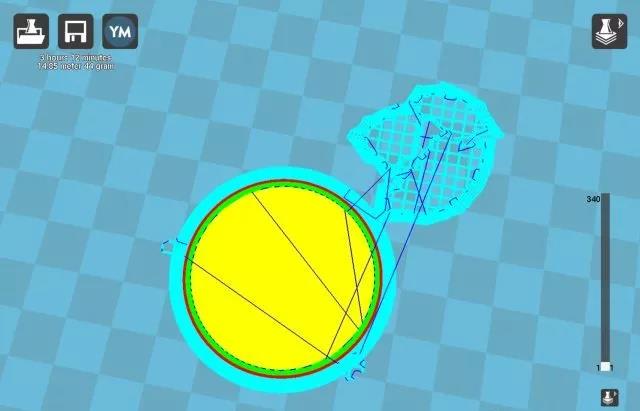

我们现在看到的第一层。在第一层的时候，外面蓝色的是裙边和支撑，红色的是外框架，绿色的是壁厚，蓝色的线条是喷头移动的轨迹。

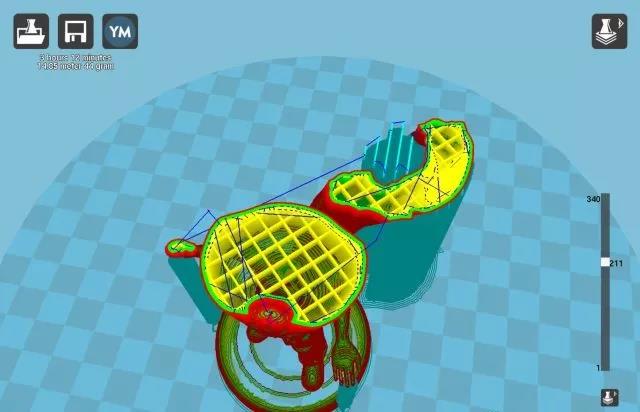

现在看到的是第211层，这里可以清晰地看到中间黄色网格状的填充。

Cura 3D切片软件使用教程就先介绍到这里啦，后续如果有更新，威布三维会继续分享给大家。
